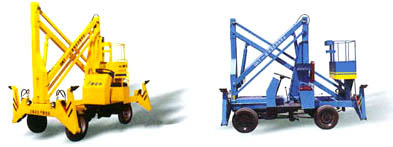

| 產品名稱：旋轉折臂升降平臺 |
|
| 產品編號：151311-674 |
| 產品型號：1 |
| 更新時間：2013.06.24 |
| 出品單位：吊裝帶|吊索具-泰州市海港成套設備安裝有限公司 |
| 瀏覽次數： |
|
 產品詳細介紹 |
1、產品的主要用途
我公司是生產液壓升降機的專業廠家。引進國外先進液壓技術和結合自身十多年來生產經驗設計生產的液壓升降機，主要用于工廠、倉庫、車站、碼頭、機場等地的高空作業、貨物搬運和生產線配套等。
2、產品規格型號
| 型號 |
起升高度m |
工作臺水平
最大延伸m |
提升
質量Kg |
工作臺尺寸
(長×寬)mm |
最大外形尺寸
(長×寬×高)mm |
配套
動力Kw |
整機
質量Kg |
| GTY0.15-8 |
8 |
3.5 |
150 |
1300×700 |
5460×1950×1800 |
1.5 |
1500 |
| GTY0.15-10 |
10 |
4.5 |
150 |
1300×700 |
6460×1950×1800 |
1.5 |
1700 |
| GTY1.05-12 |
12 |
6.5 |
150 |
1300×700 |
8200×1950×2000 |
1.5 |
2000 | 表中參數可能因為改良而變更，恕不另行通知
3、產品的主要結構和系統說明
高起升移動式液壓升降平臺一般有四個部分構成，即機械結構、液壓系統、電氣系統和移動裝置。
3.1結構
升降機的機械結構一般由底座、臂架和工作臺三部分組成。底座采用相應強度鋼板焊接而成；臂架為剪撐鉸鏈式垂直升降，采用高強度無縫矩形管制作，強度高、外形美觀；工作臺能幾人同時操作，并設有安全護欄和低壓操縱屏，操作安全可靠。
3.2液壓系統說明
從油泵吸油，推動油缸中的活塞，頂升交叉臂架垂直上升，下降時，壓力油在限速閥和流量調節閥的監控下，通過電磁閥流回油箱。
油缸過載時，油泵輸出的壓力油通過溢流閥（安全閥）直接流回油箱。為了防止油管破裂發生失控下降事故，每個油缸進油（兼作回油）的管路上，設有單向限速閥，即使在油管破裂的情況下，也能保證以正常的下降速度下降。
詳細工作原理請參閱（液壓原理圖）。
4、使用方法
4.1使用前的準備
為了確保使用安全，并使本機處于良好的工作狀態，使用前，應先進行外觀性能檢查。檢查內容如下：
a、電源線是否完好；
b、各按鈕是否有效；
c、輸油管等有否漏油現象；
d、臂架上各交叉點螺母是否緊固。
4.2操作步驟
a、撐開支腿，調整支腿螺栓，使升降臺保持水平，然后鎖定支腿定位栓；
b、接通電源并打開電源，待指示燈亮后試車一次即可進行工作。
4.3 使用須知
a、按規定載荷工作，嚴禁超載使用，在特殊應急情況下最多不得超載10%；
b、在沒有安全護欄的固定式升降臺上嚴禁載人工作；
c、在動作過程和處于上升位置時，不得移動升降臺；
d、升降臺工作時，必須撐開支腿，嚴禁在工作平臺上作激烈的人為搖晃。
e、嚴禁在工作臺上進行任何帶電作業；
f、發現升降臺工作壓力過高或聲音異常時，應立即停機檢查，以免升降臺遭受?chē)乐仄茐摹Ｒ话愎收险垍㈤啠ü收霞芭懦?
g、使用時風力不大于5級，雷雨時不得使用本機。
5、維護保養
安全須知
a、 非電氣專業人員不得隨意拆裝電器，以防觸電或誤接。
b、 需要進入升降臺工作平臺下面檢修時，必須吊住升降臺工作平臺。以防升降臺突然下降，造成人員傷亡；
c、非專業人員不得任意調整溢流閥，液壓系統中的每個元件都是在規定壓力下工作時，任意調整溢流閥后，可能會(huì )造成液壓系統非正常運轉。對人、機、物都會(huì )有不必要的損傷；
d、卸液壓系統任何部位之前，必須首先卸壓，以免壓力油噴出，工作臺突然下滑；
e、相應運動部件間均加注一些潤滑油，延長軸承使用壽命；
f、檢查液壓油的油質和油位。升降臺全程升起。在這位置時，液壓油面應高出箱底40-50毫米。液壓機是否變暗、發粘或有砂礫等異物，如有發現應及時更換120#液壓油。
6 、故障及排除
|
升降臺不起升 |
原 因 |
排 除 |
|
電壓過低 |
檢查電機負載工作時的起動電器電位，電壓波動范圍只允許 ± `10% |
|
電機不轉 |
檢查電機和電路 |
|
電機倒轉 |
任意變更三相線中的兩相 |
|
電機缺相（電機不動、且有嗡嗡聲） |
檢查斷路器及電機接線 |
| 下降閥敞開 |
在下降按鈕松開狀態下，用電壓表檢查下降閥是否有電。如果有電，則檢查線路并排除故障；如無電，則排除下降閥本身故障，或更換下降閥。下降閥的滑閥必須保持清潔，并且移動靈活。 |
|
溢流閥壓力低 |
重新調整溢流閥，在 110% 額定負荷下調整。 |
|
油位過低，油泵吸空 |
將液壓油加滿。 |
|
吸油過濾器堵塞 |
清理過濾器。 |
|
吸油段漏氣 |
檢查吸油管及接頭，擰緊接頭。必要時更換接頭。 |
|
超載 |
減少荷載，嚴禁超載使用。 |
| 升降臺自然下降 |
單向閥泄流 |
檢查閥中組中的單向閥。如果發現單向閥的密封面有臟物。清洗單向閥。 |
| 下降閥封閉不嚴 |
檢查下降閥是否有電，如無電則排除下降閥本身故障或更換下降閥。下降閥的滑閥必須保持清潔，且移動靈活。 |
| 油缸內漏 |
更換油缸密封件。 |
| 升降臺不下降 |
下降閥失靈 |
在按下下降按鈕的情況下，檢查下降閥是否有電。若無電，設法排除；若有電，則排除下降閥本身故障，或更換下降閥。下降滑閥應保持清潔、潤滑。 |
| 下降速度控制閥失調 |
調整下降速度控制閥，若調節無效更換新閥。 | |
|
 |
| |
|
